單芯鎧裝熱電偶的偶芯直徑與保護套管直徑之比！

發布日期：2022-02-26 09:57:09瀏覽量：903

1.保護殼中只有一對芯。套管可以是熱電偶的一個電極，但通常由其他金屬材料制成；
2.本實用由偶芯、鎂粉和保護套組成，構成不可拆卸的緊密實體；
3.偶芯與保護套結構同心，絕緣空間小。增大了偶芯的直徑，可以進一步減小保護套的直徑。
性能特征
1.靈活性好：采用單芯鎧裝結構，減少絕緣空間。單芯鎧裝熱電偶偶芯直徑與保護套管直徑之比一般為0.3，是普通鎧裝熱電偶的2.5倍。因此，熱電偶芯更厚，套管直徑現在為0.8、1.2、1.2.5。有四種規格，單個產品的大長度可以達到90m。
2.可靠性高：熱電偶正負有相互獨立的絕緣和護套結構，提高了熱電偶全長內的絕緣可靠性，降低了熱電偶鐵芯的損壞程度。因此，溫度測量的可靠性大大提高，性能穩定（尤其是在高溫段），使用壽命延長。
3.高：對于正負電極分開的單芯鎧裝熱電偶，根據正負電極的熱電特性數據和整個熱電偶的要求，正負電極可以自由匹配組合。高正極配低負極，高負極配低正極，充分滿足測溫要求，提高合格率，降低廢品率。除滿足標準外，，即±1.5%0或0.35%t
4.使用溫度高：由于耦合芯直徑是普通鎧裝熱電偶的2.5倍，套管壁厚可以加厚而不影響靈活性，提高了長期使用溫度，解決了普通鎧裝熱電偶“高溫必須厚”的問題。
5.易加工：?jiǎn)涡炬z裝熱電偶偶芯直徑較大，套管直徑較小，偶芯直徑為套管壁厚的兩倍，因此焊接加工非常容易，幾乎沒有假焊和假焊，解決了普通鎧裝熱電偶“小直徑難焊”的問題，便于隨意切割加工，生產和使用比熱電偶元件組裝簡單（無需穿瓷柱），非專業人員也可以制作熱電偶。
6.使用方便：直徑小，靈活性好，安裝使用方便，易于焊接、滾動試驗和隨機切割，提高了加工可靠性，方便用戶自制熱電偶。對于正負極分開的單芯鎧裝熱電偶，正負極也可以分布在不同的路徑上，兩極可以有不同的長度，特別適用于某些特殊場合。
7.一物兩用：采用“極套”結構，套管作為熱電偶的一極，充分發揮組成材料的性能，節約稀有材料，降低成本。極性單芯鎧裝熱電偶主要用于安裝，可與外殼絕緣。
8.快速響應時間：?jiǎn)涡炬z裝熱電偶套管直徑相對較小，體積較小。一般為外殼型，也可根據需要加工成保溫型，溫度響應快。

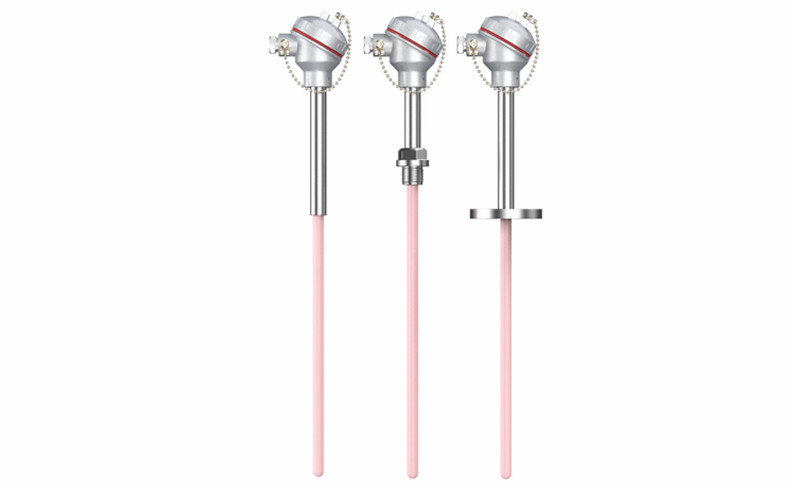

單芯鎧裝熱電偶的偶芯直徑與保護套管直徑之比！_http://www.sziloveyou.cn_行業動態_第1張
